除了大量的 二维图表类型 之外，使用 XtraCharts，还可以以吸引眼球且高分辨率的三维样式来构建大部分图表。 此外，在设计时刻和运行时刻，智能旋转功能允许通过鼠标指针来调整图表的三维位置。 因此，使用 简单的三维图象 类型，可以绘制 三维饼 和 三维圆环 视图类型。 在下面的插图中显示了简单的三维图象的一个典型示例。

当需要比较相同系列中不同点参数的百分比取值时，饼和圆环系列是有用的。 这样，在所绘制的圆面积中分布着各个系列点，整个圆面积被视为 100%。 圆的每个切块表示整个系列的一部分，每部分表示一个点的取值。

除了圆环系列视图的中心有一个内孔之外，饼和圆环系列视图类型几乎是完全相同的。

三维图象类型使用了完全不同的图形引擎，以便于满足特定的需求。 出于这一原因，一部分可用的功能是独特的 (与类似的二维图象比较而言)，并且只支持这些图象类型。 另外，不可能在相同的图象中同时绘制二维和三维系列。

关于这种图象类型可用的选项的详细说明，请参阅本文档的下列小节： 特殊选项。

本文档的下一小节说明了如何访问简单的三维图象类型的对象。

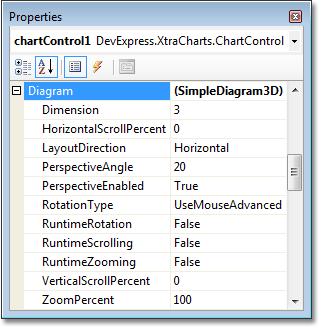

要在设计时刻访问简单的三维图象的选项，则单击图表来选中它。 然后，在 属性 窗口中展开 ChartControl.Diagram 属性。

在运行时刻，应该把 Diagram 对象的实例转换为 SimpleDiagram3D 类型。

C#

复制代码

// Create a new ChartControl instance. ChartControl chart = new ChartControl(); // Create a series of a compatible view type, // and add it to the chart's collection, // so the diagram object shall not to be equal to null. Series series1 = new Series("Pie 3D Series 1", ViewType.Pie3D); chart.Series.Add(series1); // Create a diagram, and cast it to the SimpleDiagram3D type. SimpleDiagram3D diagram = (SimpleDiagram3D)chart.Diagram; // Access the diagram's options. diagram.RuntimeRotation = true; diagram.RotationType = RotationType.UseMouseAdvanced;

Visual Basic

复制代码

' Create a new ChartControl instance. Dim chart As New ChartControl() ' Create a series of a compatible view type, ' and add it to the chart's collection, ' so the diagram object shall not to be equal to Nothing. Dim series1 As New Series("Pie 3D Series 1", ViewType.Pie3D) chart.Series.Add(series1) ' Create a diagram, and cast it to the SimpleDiagram3D type. Dim diagram As SimpleDiagram3D = CType(chart.Diagram, SimpleDiagram3D) ' Access the diagram's options. diagram.RuntimeRotation = True diagram.RotationType = RotationType.UseMouseAdvanced

SimpleDiagram3D.Dimension 和 SimpleDiagram3D.LayoutDirection 属性提供了与 简单的二维图象 类型的对应属性相同的功能。 这些图象类型只有这两个同名的属性。 下面列出了三维图象类型特有的属性。 要了解更详细的信息，请参阅这些属性的说明。

缩放和滚动

Diagram3D.HorizontalScrollPercent 和 Diagram3D.VerticalScrollPercent 属性，确定从图象中心位置 (通过 Diagram3D.DefaultScrollPercent 常量指定) 移动的距离，此距离按照图象宽度的百分比进行计算。 通过正值或负值来指定滚动方向。 当这些属性值太大时，会导致系列超出图象的尺寸。 在这种情况下，可以需要允许最终用户人工滚动图象，以便于查看整个系列。 要这样做，则启用 Diagram3D.RuntimeScrolling 属性。

Diagram3D.ZoomPercent 属性，确定图表的放大倍数等级 (百分比)。 它的取值介于 1;500 之间。 因此，所允许的最大值是图象的 5 倍放大倍数。 要允许最终用户放大和缩小图象，则启用 Diagram3D.RuntimeZooming 属性。

更多信息，请参阅 缩放和滚动 (三维图表)。

透视

在透视投影中，与目标平行的线条向一点汇集，就如同在投影面上它们移向理论上的地平线那样。 平行线向一点汇集的比例被称为 透视角。 这个角度是由三维图象对象中的虚取景器的距离确定的。 要启用或禁用三维透视，则使用 Diagram3D.PerspectiveEnabled 属性。 当它被设置为 true，就可以使用 Diagram3D.PerspectiveAngle 属性来指定所需的角度。 把 Diagram3D.PerspectiveAngle 属性设置为 0 将会禁用透视功能。

旋转

要允许最终用户旋转图象，则启用 Diagram3D.RuntimeRotation 属性。

有多种可用的旋转类型； 可以通过 Diagram3D.RotationType 属性来设置所需的旋转类型。

如果为此属性启用 RotationType.UseMouseStandard 和 RotationType.UseMouseAdvanced 设置，则可以使用 Ctrl+鼠标指针 (在设计时刻) 或只使用 鼠标指针 (在运行时刻) 来旋转三维图表。 这些设置之间的区别在于执行旋转的算法不同。

如果启用 RotationType.UseAngles 设置，则三维图表围绕 X、Y 和 Z 轴 旋转，分别由 Diagram3D.RotationAngleX、Diagram3D.RotationAngleY 和 Diagram3D.RotationAngleZ 属性来指定围绕各个轴的旋转角度，并且由 Diagram3D.RotationOrder 属性指定旋转顺序。

更多信息，请参阅 旋转 (三维图表)。
