图例概述

图例是一个伴随图表图象的解释性的组件，用于标识最重要的可视化图表元素：系列、系列点 (在某些情况下)、常数线、数值带和指标线。注意，在每个图表上只可能创建一个图例。

在某些情形中，图例可以显示独特的属于相同系列的数据点，而不是系列本身的名称。为饼系列自动应用数据点图例，并且也可以为大部分其他的视图类型应用 —— 通过启用它们的 SeriesViewColorEachSupportBase.ColorEach 属性。以饼图为例，在下面的插图中展示了一个图例，在图例中列出并标识了属于单个系列的数据点。

在图例中显示的每一项都是由一对标记及其文字说明表示的。

图例标记的外观 (其形状和颜色) 是变化的，这取决于它标识的项的类型。因此，对于不同视图类型的系列，标记的图象也不同，并且对于“常数线”和“数值带”也是如此。同时，它的颜色是根据所呈现的对应图表元素的颜色来确定的。

对于系列和指标线，它们的说明是基于名称的 (通过 Series.Name 和 Indicator.Name 属性来指定)。对于常数线和数值带，它们的说明是由 ConstantLine.LegendText 和 Strip.LegendText 属性确定的。

注意
要控制是否在图象中呈现某个系列，则使用此系列的 SeriesBase.ShowInLegend 属性。与此类似，要在图例中显示或隐藏数值带、常数线和指标线，则使用它们的 Strip.ShowInLegend、ConstantLine.ShowInLegend 和 Indicator.ShowInLegend 属性。

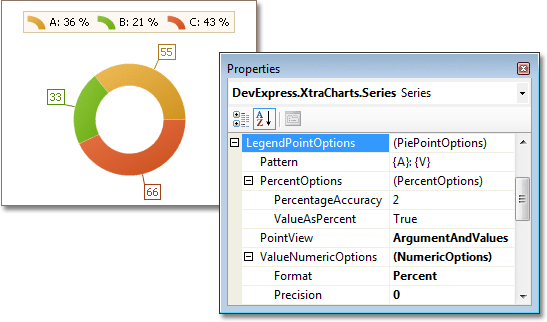

对于饼和圆环视图类型的系列，经常需要选择在图例中系列点的呈现格式，举例来说，是否只反映它们的取值、参数，或者反映两者。另外，可能需要把点的取值显示为百分比。系列的 SeriesBase.LegendPointOptions 属性就是用于访问这些设置的。可以在如何：在饼图的图例中显示百分比值主题中找到与此相关的具体指南。

在运行时刻，在 ChartControl.CustomDrawSeries 或 ChartControl.CustomDrawSeriesPoint 事件处理程序中，可以为个别系列和点定制图例项的外观 (例如基于某个条件)。

另外，在这些事件中，还可以通过 CustomDrawSeriesEventArgs.LegendMarkerImage 和 CustomDrawSeriesEventArgs.LegendMarkerImageSizeMode 属性，来为图例项提供图像标记。

这个示例展示了如何在 ChartControl.CustomDrawSeriesPoint 事件处理程序中，有条件地定制图例项。

C#	复制代码
using System; using System.Windows.Forms; using DevExpress.XtraCharts; // ... private void chartControl1_CustomDrawSeriesPoint(object sender, CustomDrawSeriesPointEventArgs e) { if (Convert.ToDouble(e.SeriesPoint.Values[0]) > 5) { e.LegendText = "exceeded"; e.LegendTextColor = Color.Red; } else { e.LegendMarkerVisible = false; e.LegendTextVisible = false; } }

C#

复制代码

using System;
using System.Windows.Forms;
using DevExpress.XtraCharts;
// ...

private void chartControl1_CustomDrawSeriesPoint(object sender,
CustomDrawSeriesPointEventArgs e) {
    if (Convert.ToDouble(e.SeriesPoint.Values[0]) > 5) {
        e.LegendText = "exceeded";
        e.LegendTextColor = Color.Red;
    }
    else {
        e.LegendMarkerVisible = false;
        e.LegendTextVisible = false;
    }
}

Visual Basic	复制代码
Imports System Imports System.Windows.Forms Imports DevExpress.XtraCharts ' ... Private Sub chartControl1_CustomDrawSeriesPoint(ByVal sender As Object, _ ByVal e As CustomDrawSeriesPointEventArgs) Handles chartControl1.CustomDrawSeriesPoint If Convert.ToDouble(e.SeriesPoint.Values(0)) > 5 Then e.LegendText = "exceeded" e.LegendTextColor = Color.Red Else e.LegendMarkerVisible = False e.LegendTextVisible = False End If End Sub

Visual Basic

复制代码

Imports System
Imports System.Windows.Forms
Imports DevExpress.XtraCharts
' ...

Private Sub chartControl1_CustomDrawSeriesPoint(ByVal sender As Object, _
ByVal e As CustomDrawSeriesPointEventArgs) Handles chartControl1.CustomDrawSeriesPoint
    If Convert.ToDouble(e.SeriesPoint.Values(0)) > 5 Then
        e.LegendText = "exceeded"
        e.LegendTextColor = Color.Red
    Else
        e.LegendMarkerVisible = False
        e.LegendTextVisible = False
    End If
End Sub
