下面的示例演示了在设计时刻如何创建甘特图，添加行动依存关系和进度线，并改善图表的外观。 为了显示计划任务持续时间和完成情况，为图表添加了两组数据，也即两个不同的 甘特 类型的系列。 原因是现在 XtraCharts 不能自动计算任务完成的程度，因此把一个系列用于呈现任务，而另一个系列则用于呈现任务的完成程度。
本文档由下列小节组成。
步骤 1-6： 新建图表并添加数据
-
启动 MS Visual Studio (2005、2008 或 2010)，并且新建一个或者打开一个现有的 Windows 窗体应用程序。
-
把 ChartControl 拖放到窗体上。 注意， 在这种情况下，图表向导 可能会被调用 (如果启用了向导的“Display a wizard every time a new chart is added[当添加新图表时显示向导]”选项)。 在本例中，我们不需要使用向导，因此单击 取消(Cancel) 按钮来关闭向导窗口，并人工定制图表控件。
通过单击图表的 (智能标记) 操作列表的 在父容器中停靠 项，停靠图表控件以填充窗体。
-
为了新增一个图表系列，选中 ChartControl 图表控件，打开它的智能标记，并在任务列表中选择 Series(系列)... 项。 然后，Series Collection Editor(系列集合编辑器) 将被调用。
注意注意，也可以通过在 属性 窗口中单击 ChartControl.Series 属性的省略号按钮来调用此编辑器。
-
然后，一个对话框将出现，它允许新增图表系列并管理其属性。 单击 Add(添加)... 按钮并从列表中选取 Gantt(甘特) 系列视图。
此系列将显示计划持续期间。 切换到 属性 标签页，并把系列的 Name 属性值设置为 Planned。
-

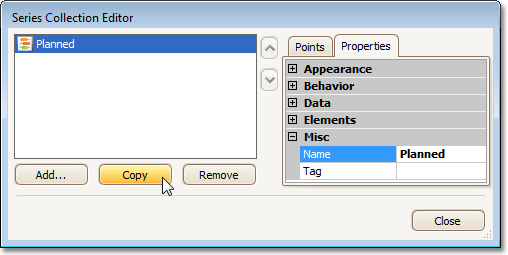

单击 Copy(复制) 按钮创建类似的系列。
然后，把系列的名称更改为 Completed。
-

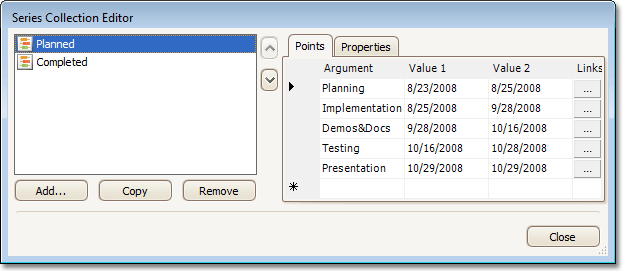

通过在 Series Collection Editor(系列集合编辑器) 的 Points 标签页的网格中输入数据，从而把数据点添加到系列，如下图所示。

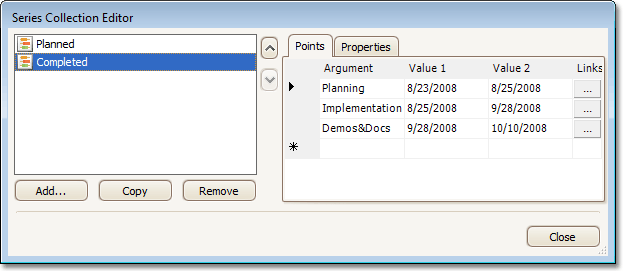

为 Completed 数据系列重复此操作。
步骤 7-8： 添加关系和进度线
-
在本步骤中，我们将添加行动依存关系 (也称为“任务链路”或“关系”)。 它们将显示任务顺序并指明 (在本例中) 行动不应开始，直至前一个行动结束。

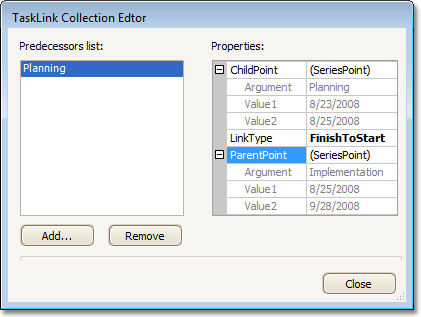

使用 TaskLink Collection Editor(任务链路集合编辑器)，这是通过在 Series Collection Editor(系列集合编辑器) 窗口中单击 "Links" 列内的省略号按钮 (...) 来调用的。 可以为系列中的每个数据点创建任务链路集合。 该点成为关系中的 父 点。
为除去第一个点以外的每个点添加任务链路，并以 "Finish-to-Start" 链路类型把它连接到前一个点。 在下面列出了链路点：
父点
链路类型
子点
Implementation Finish-to-Start Planning Demos&Docs Finish-to-Start Implementation Testing Finish-to-Start Demos&Docs Presentation Finish-to-Start Testing 注意，在链路表示形式中，一个箭头指向关系的父点。
-

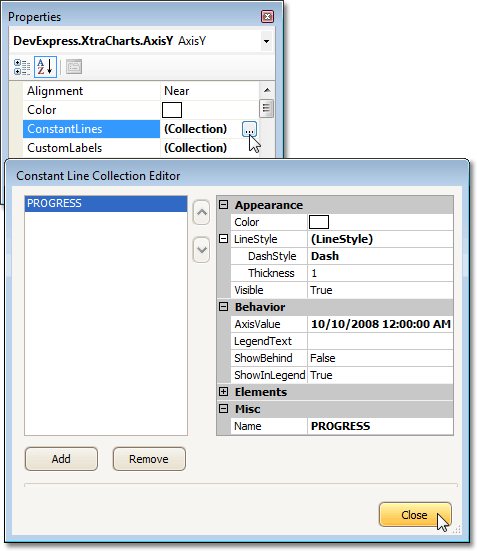

一条 常数线 将作为甘特图的“进度线”。 选中水平的 AxisY (Y 轴，在本例中为日期时间轴)，在 属性 窗口中单击 ConstantLines 项的省略号按钮，从而调用 Constant Line Collection Editor(常数线集合编辑器)。 单击 Add(添加) 按钮添加一项，并把它的 Name 属性设置为 PROGRESS、把 LineStyle.DashStyle 属性设置为 Dash、把 AxisValue 属性设置为 10/10/2008。
步骤 9-12： 定制外观
现在图表已经就绪，但是似乎太拥挤了，难以辨别数据标签和轴标记。 为了改善图表的外观，执行下列操作：
-
隐藏图表图例，因为它提供的信息量不大。 选中图例，并把它的 Visible 属性设置为 false。
-
选中日期时间轴 (AxisY 对象，Y 轴)。 把它的 DateTimeOptions.Format 属性设置为 MonthAndDay、把 GridSpacing 属性设置为 10 (意思是每个刻度等于 10 天)。
把 Interlaced 属性设置为 true，从而通过创建两组有不同颜色的数值带、并且沿轴交替刻度标记，来布局图象空间。
把 Label.Angle 属性设置为 -30 而从视觉上把标签分开。 然后需要设置抗锯齿选项 —— 把 Label.Antialiasing 属性设置为 true。
-
隐藏数据系列标签 —— 把每个数据系列的 Label.Visible 属性设置为 false。
使用里程碑公共符号 —— 一个倒三角形 —— 标记任务终点。 因此，把 "Planned" 系列的 MaxValueMarker.Kind 属性设置为 "Inverted Triangle"，并把它的 Visible 属性设置为 true。 (译者注： 首先选中 "Planned" 系列，在“属性”窗口中展开 “View” 属性及其 “MaxValueMarker” 属性，然后再设置这些属性)
如果我们需要使用黑色实心的里程碑，就必须修改 MaxValueMarker 的下列属性： 把 Color 属性设置为 "Black"、把 BorderColor 属性设置为 "Black"、并把 FillStyle.FillMode 属性设置为 "Solid"。
-
还可以改变条宽，从而使两个重叠的系列都清晰可见 (Series.View.BarWidth = 0.5 和 0.3)，并且调整箭头尺寸 (LinkOptions.ArrowHeight = 11 和 LinkOptions.ArrowWidth = 9)。
结果

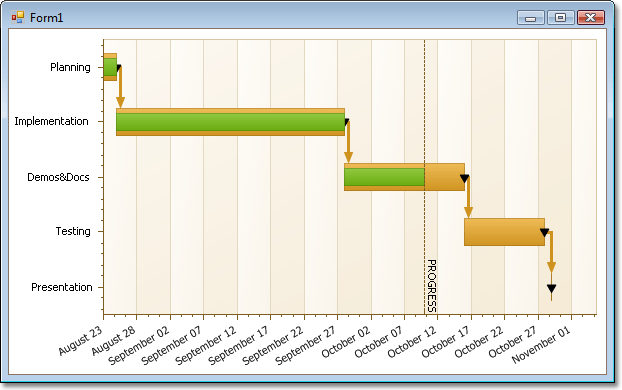

在下面的插图中显示了形成的图表。
