每一个维度，都有两条轴：主轴和副轴。即View3D视图具有以下轴属性： XAxisPrimary3D、 XAxisSecondary3D、YAxisPrimary3D、 YAxisSecondary3D、ZAxisPrimary3D 和ZAxisSecondary3D。
通常来说，3D视图的轴与ViewXY视图的轴表现的非常像。二者的许多属性与方法都相似。
Location 位置
在3D视图中，轴可以放置于3D模型箱角落。利用轴的Location 属性可以调节位置。
• X轴的 Location 选项有： BottomFront、BottomBack、TopFront 和TopBack.
• Y轴的 Location 选项有：FrontLeft、FrontRight、 BackLeft 和BackRight.
• Z轴的 Location 选项有：BottomLeft、BottomRight、TopLeft 和TopRight.

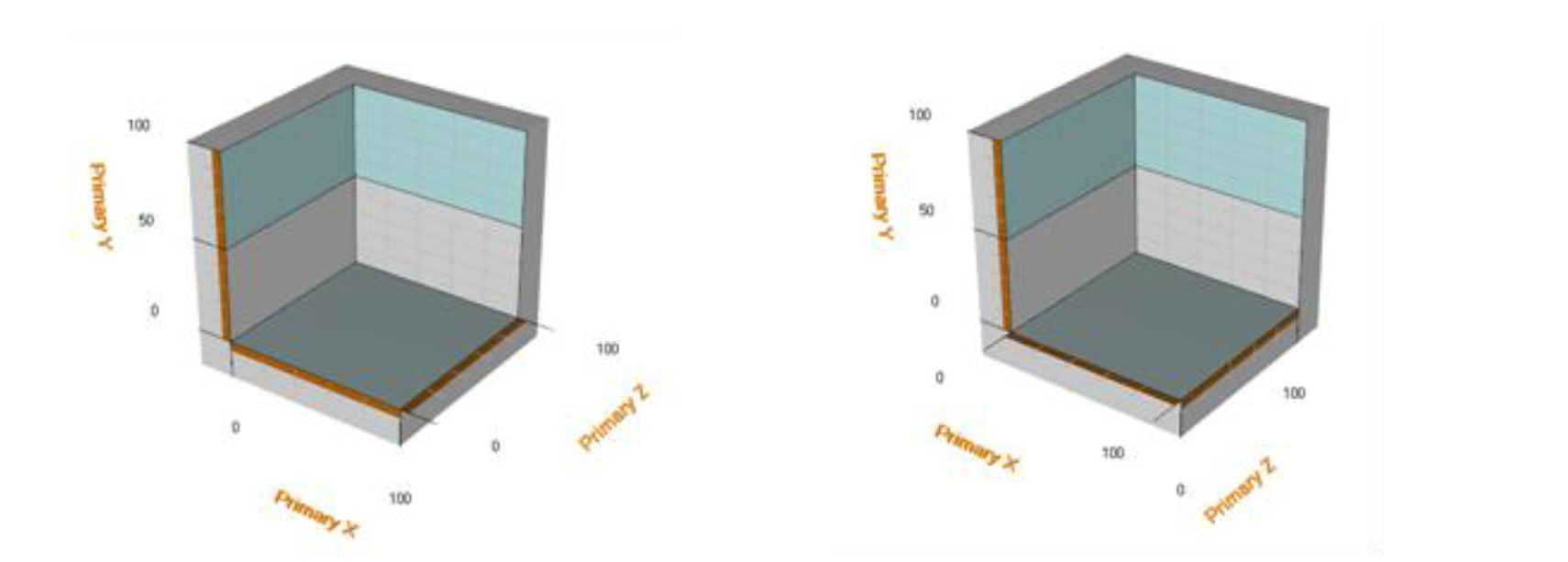

左图：默认的轴位置设置， XAxisPrimary 在BottomFront, YAxisPrimary在FrontLeft ，ZAxisPrimary 在BottomRight内。
右图： ZAxisPrimary位置设置为 BottomLeft.
图：副轴设置为可见，其位置与颜色可任意设置。副Y轴的ScaleType设置为Logarithmic . 轴向（Orientation）
每个轴可以在两个平面上导向。这会影响到轴刻度和值标签的位置与方向。
• X 轴：XY 和XZ 平面
• Y轴：XY 和YZ 平面
• Z 轴：XZ 和YZ 平面

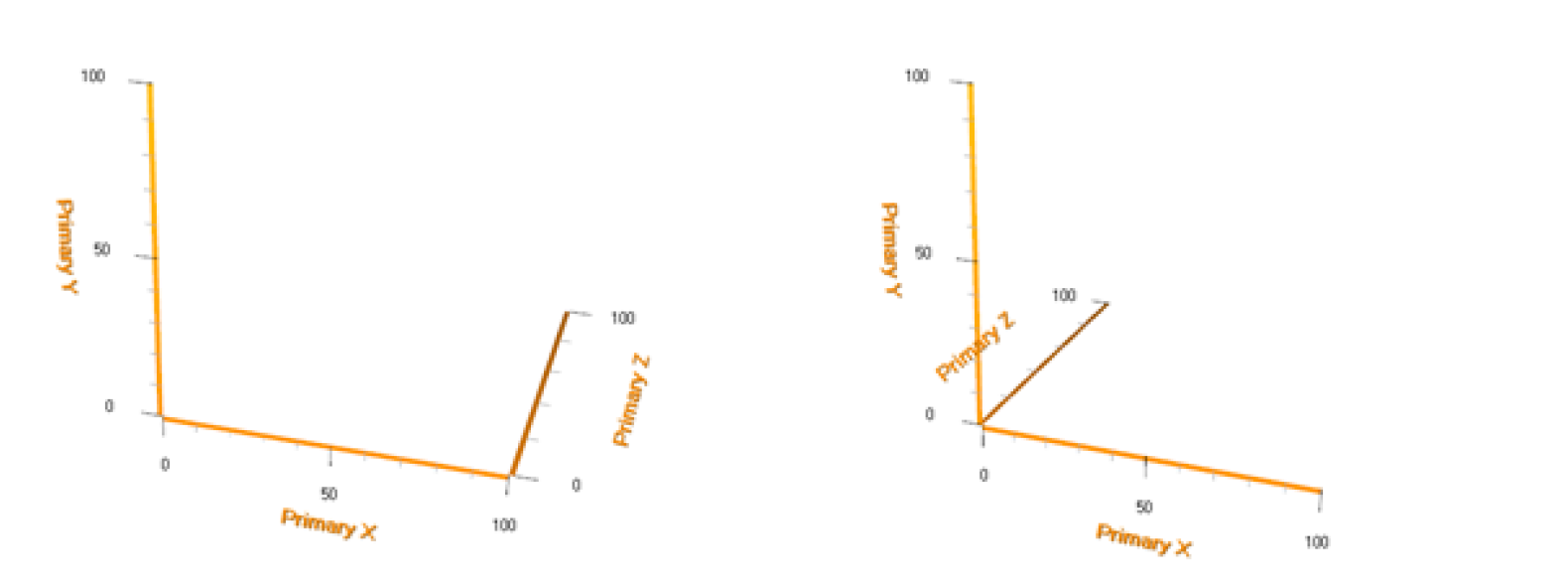

左图： X 轴导向设置为XY, Y轴导向设置为 XY, Z轴导向设置为 XZ. 右图： Y 轴导向不变，但X 轴导向变更为XZ，同时 Z轴导向变更为ZY 面. CornerAlignment
3D模型箱角的轴对齐可以通过CornerAlignment属性进行更改。用MajorDivTickStyle 和MinorDivTickStyle Alignment 属性可控制文本对齐。

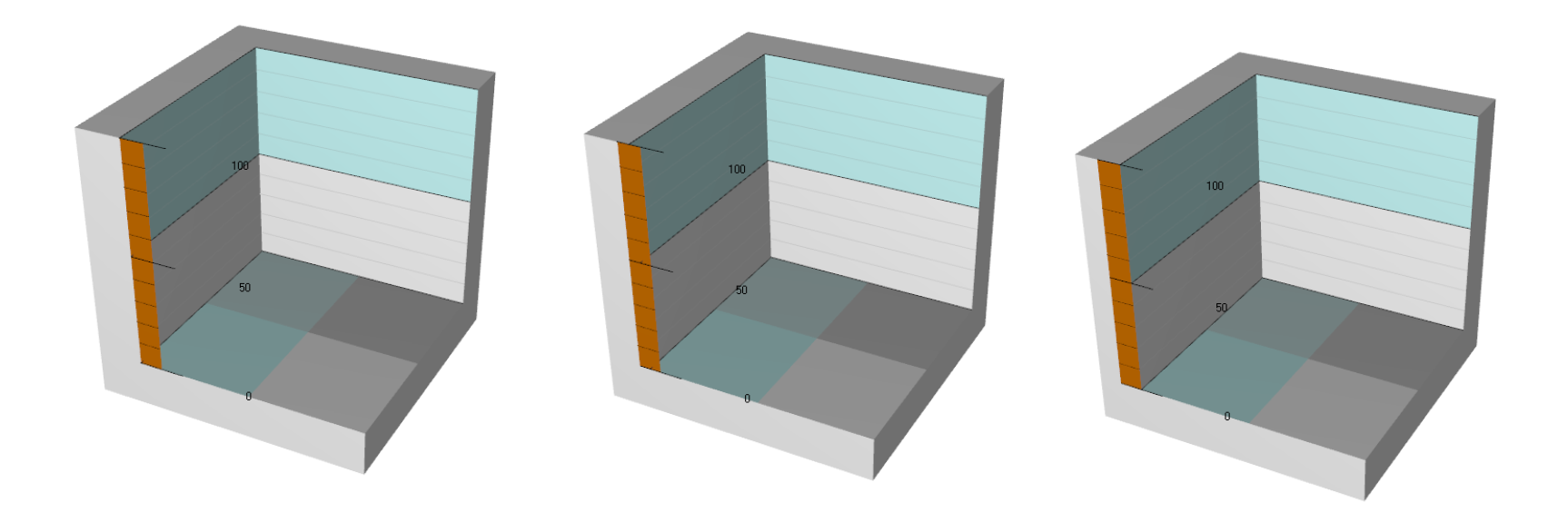

图：本例中只有 Y 轴可见。 左图： Y 轴的CornerAlignment 设置为Inside； 在MajorDivTickStyle 和MinorDivTickStyle 中的对齐属性设置为Near； 中图： CornerAlignment设置为AtCorner； 右图： CornerAlignment 设置为Outside.
关于Axes 轴（3D系列）章节就分享到这里了
