View3D


View3D 可以在3D空间中实现数据可视化。3D模型可用各种方法来缩放、旋转、点亮。不同的系列类型可以放置到相同的3D视图中,以实现组合可视化。

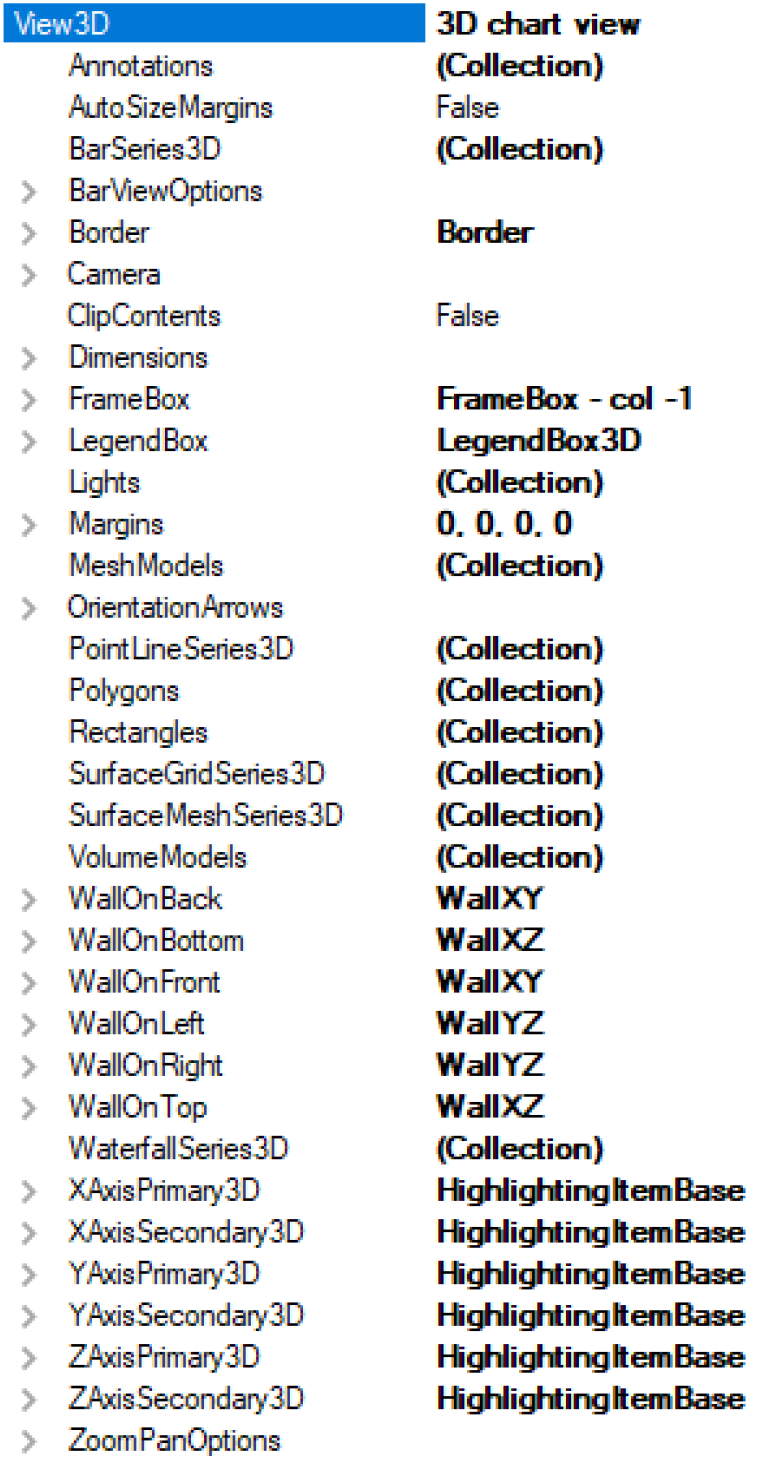

图:View3D 对象主树



3D 模型及尺寸

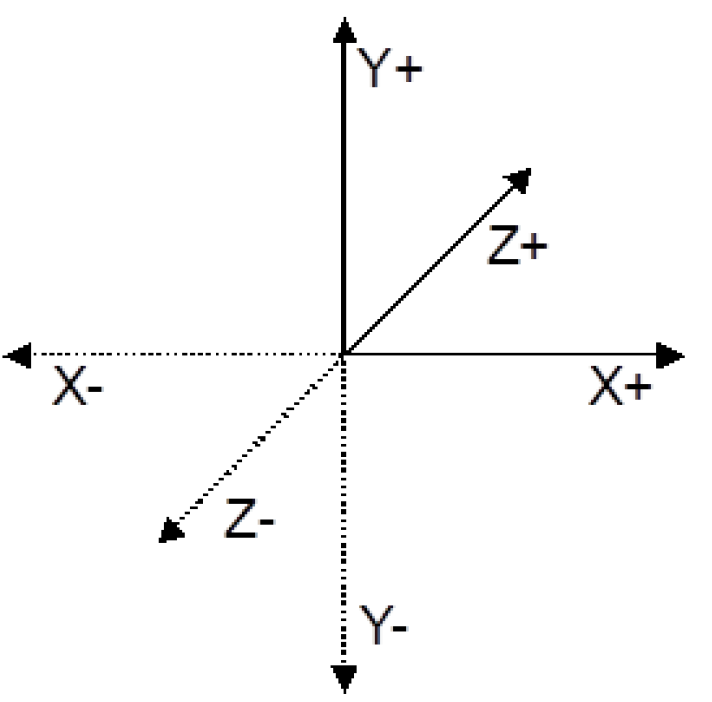

图:3D 模型正负方向



在3D 空间中心创建3D 模型。维度量级定义了三维空间中模型箱的大小。用该维度箱可以定义墙和轴的大小。用Dimensions属性可设置每个维度的量级。

当没有定义照相机旋转时,正X方向朝右,正Y方向朝上,正Z方向朝向屏幕内。



World coordinates 全局坐标
一些3D 对象采用的是 “全局坐标”, 而非轴值。例如,光的定位方式是独立于轴的范围。全局坐标还可以称为“3D 模型空间坐标”.

原点 [0,0,0] 位于模型的中心。实际的3D 模型空间范围开始于 [-Dimensions.X/2 至Dimensions.X/2], [-Dimensions.Y/2 至Dimensions.Y/2] 和[-Dimensions.Z/2 至Dimensions.Z/2].

LightningChart 提供有专门的方法可以在系列值、轴值、世界坐标和屏幕坐标间进行值得转换。更多详情可浏览演示应用程序示例及帮助文档。


图:3D 试图设置示例。维度设置为 X=100, Y=40, Z=80. 可见墙:左面、底面、后面。采用透视摄像头视角
