持续系列渲染强度图层


演示示例： Intensity persistent layer, signal


PersistentSeriesRenderingIntensityLayer 可以将轨迹聚集到一个图层中，并根据每个像素的点击次数来着色。使用一定值域范围的调色板可以进行着色。轨迹可以采用PersistentSeriesRenderingLayer中同样的系列类型（参阅第Error! Reference source not found.章节）来处理。他们非常相似，主要的区别在于着色。当使用第二次渲染调用在像素位置再次渲染轨迹时，轨迹的强度会增加，从而增加其在值域调色板中的值。

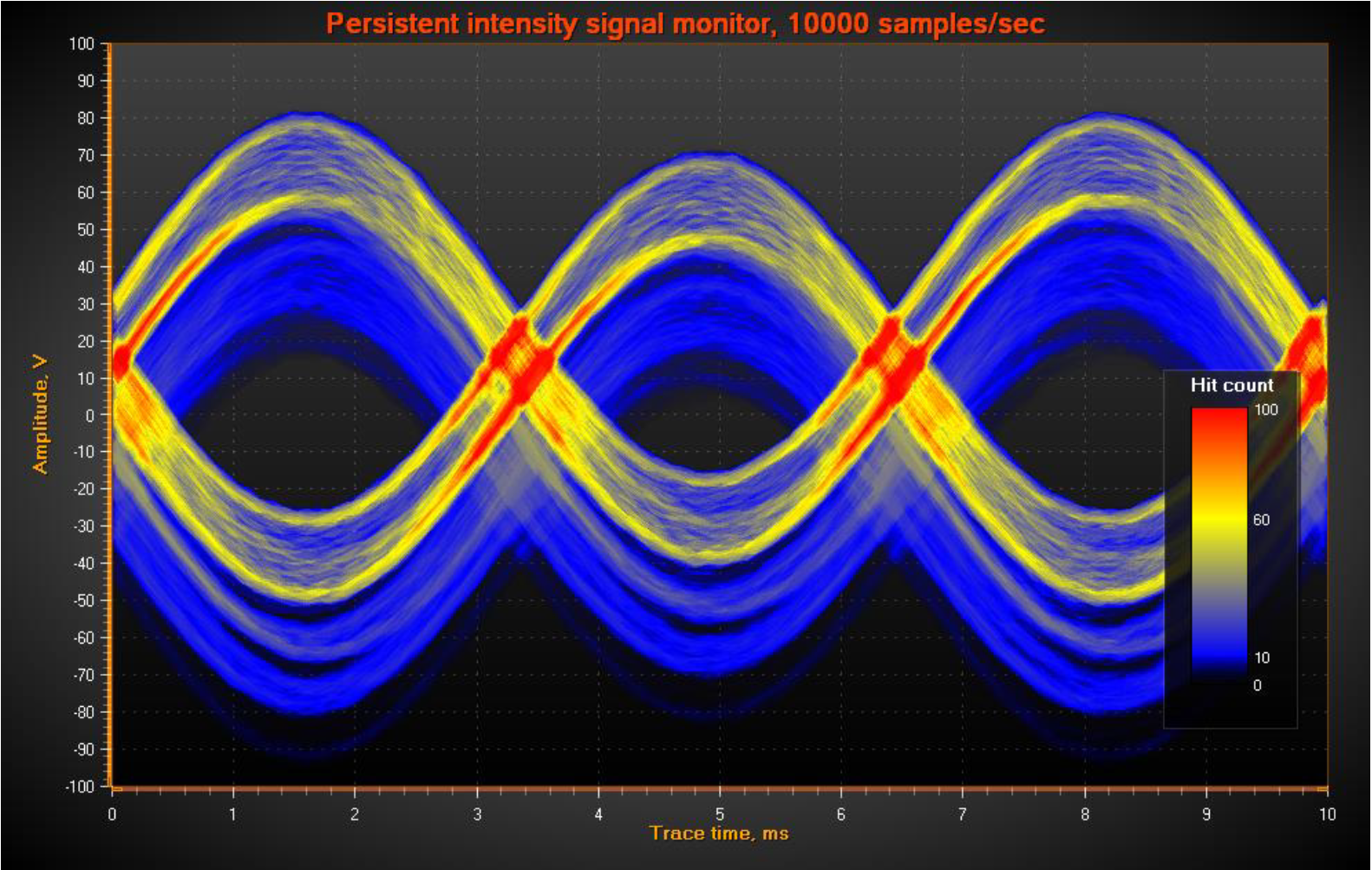

图：持续性强度图层凸显出集中活跃的区域，此例中以黄色和红色显示。

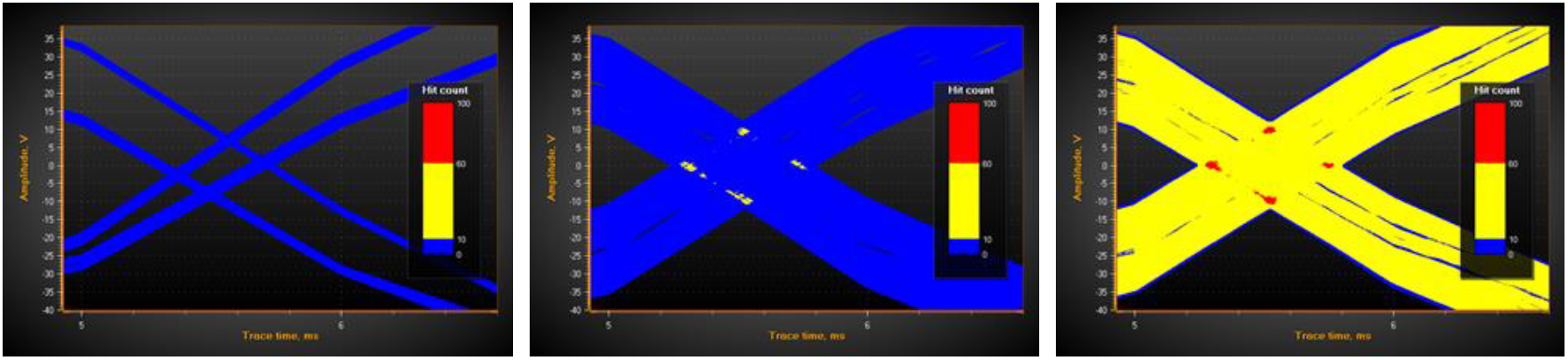

图：在同一区域内进行重复信号跟踪。左侧图层中只有渲染了几条轨迹，均以蓝色显示。中间的图层中则渲染了许多条轨迹，但多数在不同的坐标中。在轨迹的交集处，点击次数超过了黄色阈值调色板中定义的10个轨迹数。在最右边的图片中，总计渲染了犹数百条轨迹，交集处开始超过给红色定义的阈值。

创建图层
PersistentSeriesRenderingIntensityLayer不是ViewXY的子属性，并且不能用Visual Studio的属性网格来添加。PersistentSeriesRenderingIntensityLayer 对象必须在代码中创建。



创建方法如下：

[C#] 纯文本查看 复制代码

using Arction.LightningChart.Views.ViewXY;

PersistentSeriesRenderingIntensityLayer layer = new PersistentSeriesRenderingIntensityLayerngLayer（m_chart.ViewXY, m_chart.ViewXY.XAxes[0]）;

清除图层
layer.Clear（）清除图层，并重置计数器。



更改调色板颜色
在图层的ValueRangePalette属性中可定义调色板样式与色阶。Define the palette type and steps in ValueRangePalette property of the layer.设置 ValueRangePalette.Type = Gradient 可设定渐变着色，设置 ValueRangePalette.Type = Uniform 可用离散的色阶来渲染图层。



调整新轨迹强度效应和轨迹衰减情况
用NewTraceIntensity 属性来控制使用RenderSeries调用渲染的新轨迹的强度效应有多强。典型值范围为1…100, 这取决于设置颜色范围，以填充轨迹的速度有多快。

用HistoryIntensityFactor 来调整之前轨迹的衰减速度。典型值的范围是0.5 – 0.99。

注意,设置HistoryIntensityFactor 本身不会更新图层，只有等到下次调用RenderSeries才行。



渲染数据至图层中
用RenderSeries方法，可将PointLineSeries、FreeformPointLineSeries、SampleDataSeries、HighLowSeries或AreaSeries 渲染至图层。

layer.RenderSeries（PointLineSeriesBase series）: 渲染图层上的一个系列。

layer.RenderSeries（List<PointLineSeriesBase> seriesList）: 渲染图层上所有给定的系列。但是对于layer.RenderSeries（PointLineSeriesBase series）没有性能提升。

当将数据更新至图层中后，可对新轨迹使用NewTraceIntensity 。同事用可令之前的轨迹数据衰减。 layer.RenderSeries（List<PointLineSeriesBase> seriesList）则在每个系列对象之后衰减之前的轨迹。



排列图层

用layer.Dispose（）来排列图层，并防止图层与图表一起渲染。


图层中消除数据锯齿
设置layer.AntiAliasing为True，可在图表渲染阶段消除数据锯齿。如果硬件不支持它，它也支持反锯齿。



获得图层列表
ViewXY.GetPersistentSeriesRenderingLayers（）返回所有创建的图层列表，包括PersistentSeriesRenderingLayers。
